JianGshan Scotectrice Co Chrotectrice, LTD
750 kVA Pad dipasang trafo padumukan-34,5 / 0,48 kV|AS 2024
Kamampuh: 750 kVA
Tegangan: 34.5GrdY/19.92-0.48GrdY/0.277kV
Fitur: tanpa labél pcb
Tilu Fase Pad dipasang trafo: Powering kamajuan, Aman Ditutup.
01 Umum
1.1 Pedaran Proyék
750 kVA tilu fase Pad dipasang trafo ieu dikirimkeun ka Amérika dina 2024. kakuatan dipeunteun tina trafo nyaeta 750 kVA kalawan cooling KNAN. Tegangan luhur nyaéta 34,5GRDY / 19,92 kV kalawan ± 2 * 2,5% rentang ngetok (NLTC), tegangan low nyaeta 0,48GrdY / 0,277 kV, aranjeunna ngawangun grup vektor YNyn0.
Trafo dipasangan tilu-fase-mangrupikeun alat listrik tingkat -tanah anu ditutupan lengkep, anu fungsina salaku antarmuka kritis dina jaringan distribusi, sacara andal ngirangan tegangan listrik sedeng-ti saluran utiliti ka tegangan handap anu cocog pikeun konsumen akhir. Dikonci, kabinét baja tahan -tamper, éta dirancang pikeun pamasangan luar anu aman, awét, sareng low-profil di padumukan, komersil, sareng industri, nyayogikeun kakuatan ka gedong multi{7}}unit, pusat balanja, sareng pabrik dimana jasa tilu fase diperyogikeun. Kaunggulan utami kalebet ningkatkeun kasalametan umum, panyalindungan ngalawan elemen lingkungan, sareng pangropéa anu gampang, janten komponén anu penting sareng aya di mana-mana dina infrastruktur listrik modéren.
1.2 Spésifikasi Téknis
750 kVA pad dipasang tipe spésifikasi trafo jeung lambar data
|
Dihaturkeun ka
AS
|
|
Taun
2024
|
|
Tipe
Pad dipasang trafo
|
|
Standar
IEEE C57.12.00
|
|
Daya Dipeunteun
750 kVA
|
|
Frékuénsi
60HZ
|
|
Fase
3
|
|
Eupan
Gelung
|
|
Hareupeun
Paeh
|
|
Tipe Cooling
ONAN
|
|
Tegangan primér
34,5GRDY / 19,92 kV
|
|
Tegangan sekundér
0,48GrdY / 0,277 kV
|
|
Bahan gulung
alumunium
|
|
Pamindahan sudut
YNyn0
|
|
Impedansi
5.75%
|
|
Efisiensi
99.2%
|
|
Ketok Changer
NLTC
|
|
Rentang ngetok
±2*2.5%
|
|
Taya Beban Loss
1,3 kW
|
|
Dina Beban Loss
7,64 kW
|
1.3 Gambar
750 kVA Pad dipasang trafo diagram gambar jeung ukuran.
 |
|
02 Pabrikan
2.1 Inti
Nampilkeun rakitan inti tilu -kompak, inti trafo ieu diwangun ku laminasi tumpuk tina baja silikon pikeun ngaleutikan karugian arus eddy. The windings pikeun sakabéh tilu fase anu simetris tatu dina tilu suku inti nangtung, nu interconnected ku yokes luhur jeung handap. Desain mantap ieu ensures beungkeut fluks magnét efisien sarta integritas struktural dina dipager dipasrahkeun.
2.2 Ngagulung
Desain pungkal employs a aluminium foil rectangular pikeun bagian LV, nawarkeun capacitance tinggi jeung kakuatan radial ngalawan arus sesar. Gulungan HV komplementer ngagunakeun kawat tambaga berlapis, nyadiakeun kalenturan anu dipikabutuh pikeun kontrol insulasi anu tepat sareng operasi anu kompak, andal dina pad-dipasang dipager.
2.3 Tangki
Diwangun tina pelat baja dilas, tank nyadiakeun panyalindungan mékanis jeung ngawadahan lingkungan pikeun komponén internal. Éta gaduh bentuk anu kompak sareng sirip bergelombang pikeun pertukaran panas pasip, mastikeun manajemén termal anu dipercaya sareng umur jasa anu panjang di situs pamasangan.
2.4 Majelis ahir
Dina kaayaan ngumpul sapinuhna, trafo mangrupa unit -mandiri anu nampilkeun rakitan coil inti anu dipasang sacara internal-kahubungkeun ka tap changer, direndam dina coolant dina tank tahan korosi-. Trafo geus rengse kalayan gauge tekanan vakum, thermometer jeung asesoris séjén, sarta dipager compartmentalized dikonci pikeun sambungan kabel jero taneuh aman.
03 Nguji
A suite test komprehensif validates desain jeung kaamanan. Dimimitian ku cék listrik inti sapertos résistansi gulungan DC, résistansi insulasi, sareng konfirmasi grup vektor. Kakuatan diéléktrik dibuktikeun ku -sumber anu misah sareng uji tahan AC induksi. Kinerja diverifikasi ku cara ngukur euweuh-arus beban, leungitna beban, impedansi, jeung efisiensi, dipungkas ku uji tekanan pikeun mastikeun tank -bukti bocor.
04 Bungkusan sareng Pengiriman
4.1 Bungkusan
Pikeun ngarangkep tilu fase pad dipasang trafo, mimitian ku peletakan kantong foil timah dina baki na, nutupan trafo jeung kantong, sarta nempatkeun desiccant jero. Ngégél kantong iwal hiji lawang, nimba gas ku vacuum cleaner, lajeng ngégél lawang kalayan mesin sealing. Saatos éta, pasangkeun pelindung sudut (busa, plastik atanapi kardus) sakitar trafo sareng bungkus ku pilem pelindung. Pamustunganana, lebetkeun kana peti kai luar, anu ngagaduhan tanda forklift sareng tanda pusat gravitasi disemprot.
4.2 Pangiriman
Pangiriman ngalibatkeun angkutan jalan mimiti ngaliwatan -truk tugas beurat ka palabuhan ékspor. Saatos wadahna pikeun panyalindungan, éta dikirimkeun ka sagara. Prosés dua tahapan-efisién ieu ngamangpaatkeun kaamanan wadah pikeun pelayaran laut internasional, mastikeun pangiriman anu aman sareng dipercaya ka Amérika Serikat.
05 Loka jeung Ringkesan
Ringkesanna, trafo ieu nganteurkeun kombinasi kinerja anu kuat, daya tahan, sareng biaya siklus -rendah. Éta mangrupikeun solusi lengkep anu dirancang pikeun nyumponan tungtutan anu ketat pikeun aplikasi utilitas ayeuna. Pilih produk ieu salaku pasangan anu dipercaya pikeun ngawangun infrastruktur listrik anu langkung pinter sareng dipercaya.
panas Tags: pad dipasang trafo padumukan, pabrik, supplier, harga, ongkos
You Might Also Like
75 kVA 3 Phase Pad Gunung trafo-24,94 / 0,208 kV|AS ...
1500 kVA Gunung trafo-22,86 / 0,208 kV|AS 2024
2500 kVA Pad dipasang trafo-13.2 / 0.48 kV|Kanada 2024
75 kVA Pad Gunung-23 / 0,208 kV|AS 2025
750 kVA Pad dipasang trafo Cost-13,8 / 0,22 kV|Guyan...

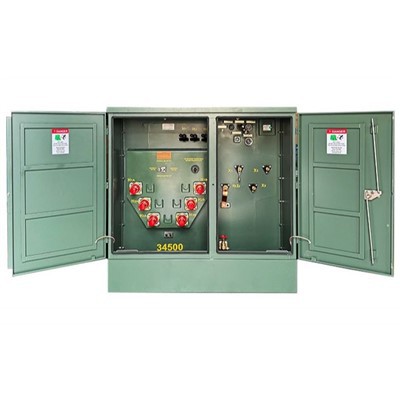

300 kVA Pad dipasang Transformers listrik-34,5 / 19,...
