300 kVA Pad dipasang Transformers listrik-34,5 / 19,92 kV|AS 2024
Kamampuh: 300 kVA
Tegangan: 34.5GrdY/19.92-0.208GrdY/0.12kV
Fitur: tanpa labél pcb
Kakuatan Aman, Dikandung. Solusi Trafo Dipasang Tilu Fase Pad.
01 Umum
1.1 Pedaran Proyék

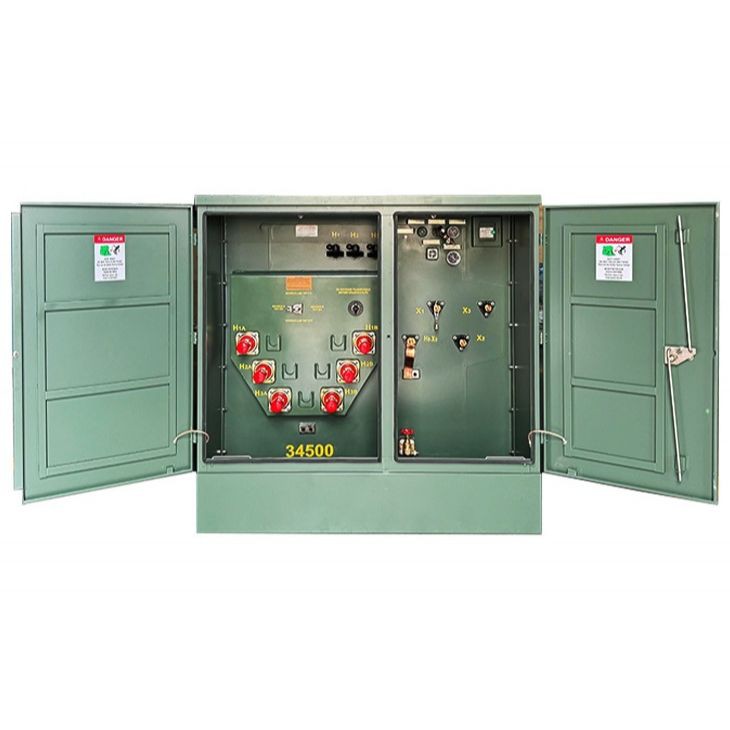

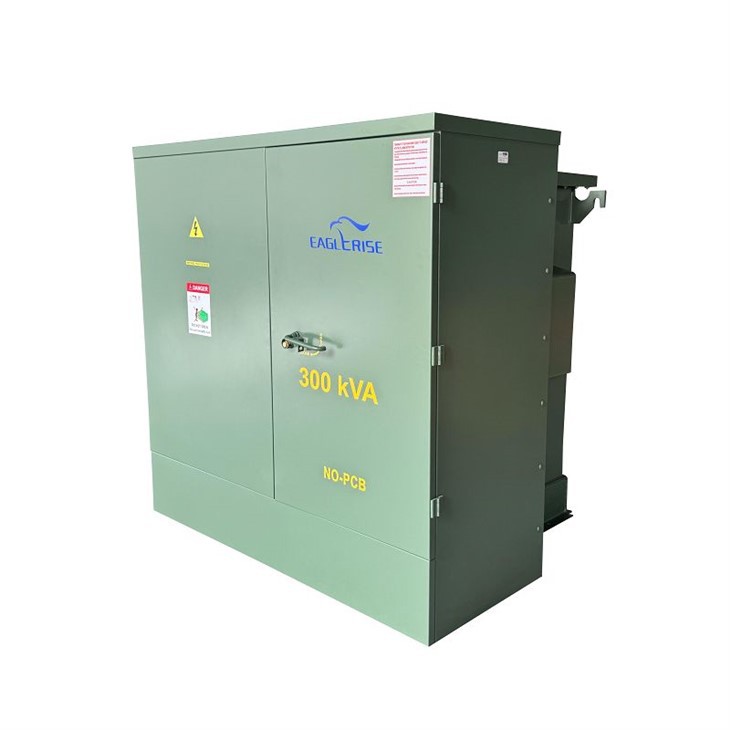

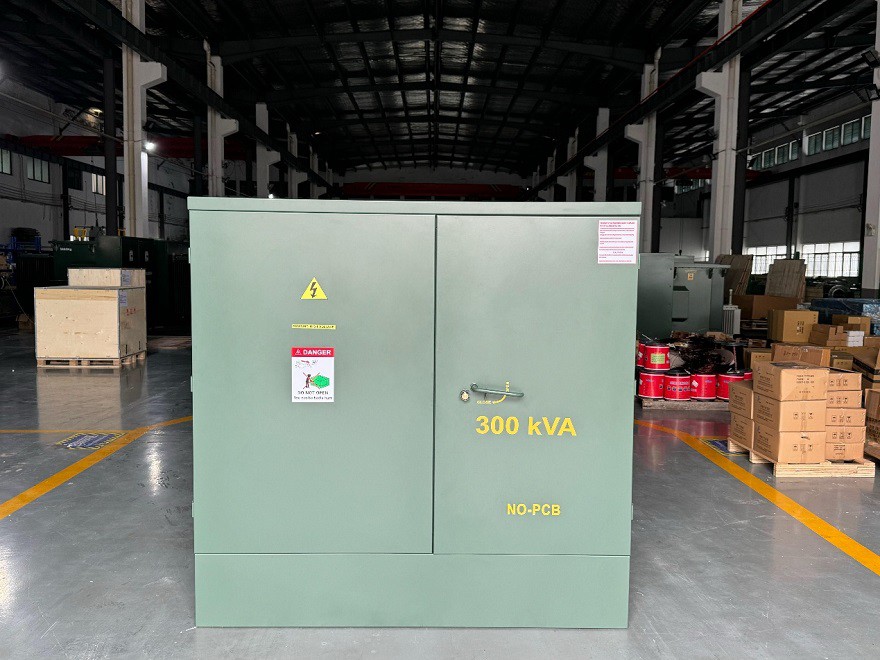

300 kVA tilu fase Pad dipasang trafo ieu dikirimkeun ka Amérika dina 2024. kakuatan dipeunteun tina trafo nyaeta 300 kVA kalawan cooling ONAN. Tegangan tinggi nyaeta 34,5GRDY / 19,92 kV kalawan ± 2 * 2,5% rentang ngetok (NLTC), tegangan low nyaeta 0,208GrdY / 0,12 kV, aranjeunna ngawangun grup vektor YNyn0.
Trafo dipasang tilu-fase{1}} nyaéta komponén kritis dina jaringan distribusi listrik, dirancang pikeun pamakéan komérsial, industri, jeung padumukan. Sakumaha ngaranna nunjukkeun, unit ieu sorangan-dieusian dina hiji lockable, tamper-tahanwajadipager sareng dipasang dina pad beton di tingkat taneuh. The mantapwajaperumahan biasana ditungtungan ku lapisan tahan korosi -, mastikeun daya tahan jangka panjang - ngalawan elemen lingkungan. Ieu fungsina salaku panganteur ubiquitous antara sistem feeder primér utilitas jeung tungtung -layanan sekundér pamaké.

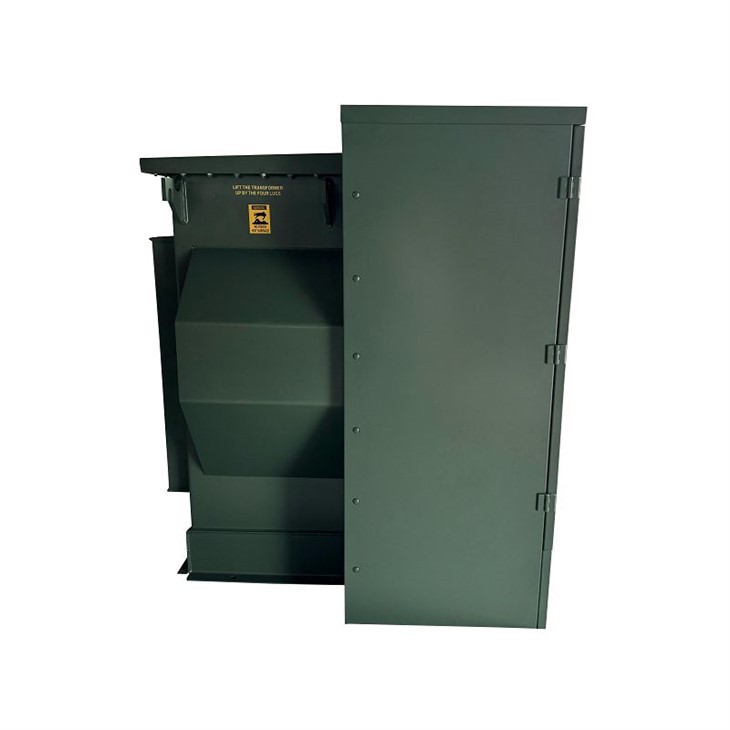

Desain dicirikeun ku kakuatan sareng reliabilitas. Inti jeung coil assembly, immersed dina cairan diéléktrik, ieu housed dina disegelwajatank. Cairan ieu tindakan minangka medium insulasi anu pohara efektif sareng coolant. Fitur utama kalebet kompartemen tegangan tinggi - sareng kompartemen tegangan low{3}} dina jerowajakandang, indikator kasalahan, jeung alat relief tekanan-, mastikeun kasalametan operasional jeung pangropéa minimal. Alatan tapak suku kompak maranéhanana, kabuktian durability afforded kuwajakonstruksi, jeung kapasitas overload tinggi, trafo ieu solusi pikaresep pikeun sistem distribusi jero taneuh.
1.2 Spésifikasi Téknis
300 kVA pad dipasang tipe spésifikasi trafo jeung lambar data
|
Dihaturkeun ka
AS
|
|
Taun
2024
|
|
Tipe
Pad dipasang trafo
|
|
Standar
IEEE C57.12.00
|
|
Daya Dipeunteun
300 kVA
|
|
Frékuénsi
60HZ
|
|
Fase
3
|
|
Eupan
Gelung
|
|
Hareupeun
Paeh
|
|
Tipe Cooling
ONAN
|
|
Tegangan primér
34,5GRDY / 19,92 kV
|
|
Tegangan sekundér
0,208GrdY / 0,12 kV
|
|
Bahan gulung
alumunium
|
|
Pamindahan sudut
YNyn0
|
|
Impedansi
5%
|
|
Efisiensi
99%
|
|
Ketok Changer
NLTC
|
|
Rentang ngetok
±2*2.5%
|
|
Taya Beban Loss
0,46 kW
|
|
Dina Beban Loss
4,675 kW
|
1.3 Gambar

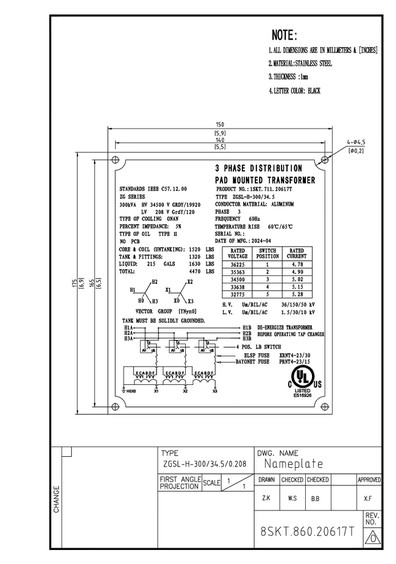

300 kVA Pad dipasang trafo diagram gambar jeung ukuran.
 |
|
02 Pabrikan
2.1 Inti

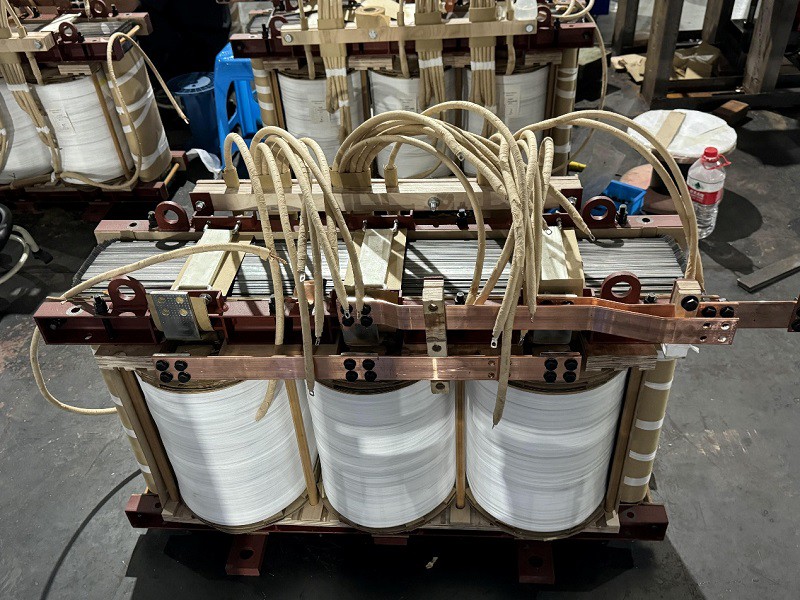

Dina haténa aya inti baja silikon anu dilaminasi dina konfigurasi dahan tilu-fase, lima{1}}. Inti ieu direkayasa pikeun tingkat sora anu rendah sareng efisiensi anu luhur, kalayan unggal anggota awak mawa gulungan HV sareng LV tina hiji fase. Sakabéh rakitan inti-jeung-coil dijepit aman pikeun nahan tegangan mékanis tina arus sirkuit-pondok tur mastikeun umur panjang.
2.2 Ngagulung
Ieu utilizes hiji aluminium foil pikeun LV pungkal, maximizing stabilitas mékanis jeung dissipation panas, sarta kawat magnet tambaga pikeun HV pungkal, mastikeun distribusi tegangan optimal sarta kamampuhan tahan dorongan. Pendekatan hibrid ieu nyaimbangkeun kinerja, reliabilitas, sareng biaya{1}}efektivitas.
2.3 Tangki
Tangki trafo ieu fungsina salaku wadah pelindung, reservoir coolant, sareng penukar panas. Direkayasa pikeun daya tahan, struktur anu disegel nyegah asupna Uap sareng biasana dilapis pikeun résistansi korosi. Desain tank urang, incorporating corrugations, aman dissipates karugian panas bari ngajaga profil estetika low.
2.4 Majelis ahir
Hasil rakitan lengkep dina -tamper, kandang tahan cuaca dimana inti-coil sareng komponén konci diamankeun sacara internal sareng dicelupkeun dina cairan insulasi. Produk ahir ngawengku sakabéh sistem cooling, panyalindungan, jeung ngawaskeun diperlukeun, tos -dirakit tur siap pikeun panempatan langsung dina pad beton sarta sambungan kana jaringan distribusi.
03 Nguji
Verifikasi ahir kalebet tés listrik sareng mékanis konci. Diagnostik awal (résistansi DC, résistansi insulasi, rasio tegangan) mastikeun kabel anu leres. Kakuatan diuji ngaliwatan tés tahan diéléktrik AC dina kakuatan sareng frékuénsi luhur. Efisiensi operasional dikonfirmasi ku cara ngukur euweuh-beban/rugi jeung impedansi, sedengkeun uji segel ngajamin-penyimpanan cairan jangka panjang.
04 Bungkusan sareng Pengiriman
4.1 Bungkusan
Prosés bungkusan tina tilu fase Pad dipasang trafo nyaéta kieu: kahiji, nempatkeun kantong foil tin dina baki trafo nutupan trafo, nempatkeun desiccant jero kantong, ngégél kantong kalawan lawang kénca. Paké vacuum cleaner pikeun ngompa kaluar gas dina kantong jeung ngégél lawang ku mesin sealing. Teras tambahkeun pelindung sudut (busa, plastik atanapi pelindung sudut khusus kardus anu dipencet) di sekitar trafo sareng bungkus ku pilem pelindung. Tungtungna, bungkus dina kotak kayu éksternal disemprot ku forklift sareng tanda pusat gravitasi.
4.2 Pangiriman
Prosés kiriman dimimitian ku angkutan treuk darat ka palabuhan miang. Di dinya, unit ieu dihijikeun kana wadah pengiriman standar pikeun nyebrang sagara ka Amérika Serikat. Ranté logistik antarmoda anu ramping ieu nyayogikeun solusi anu aman, tahan cuaca, sareng standar pikeun pangiriman panto -ka-palabuhan.
05 Loka jeung Ringkesan
Pamustunganana, Pad kami -Mounted Transformer diwangun ku hiji misi inti: nyadiakeun transformasi kakuatan anu aman, kontinyu, jeung efisien keur konsumén Anjeun. Desain anu kabuktian sareng uji anu ketat nyayogikeun katenangan pikiran anu anjeun peryogikeun. Investasi dina link kritis ieu ka grid kuat tur leuwih sustainable.
