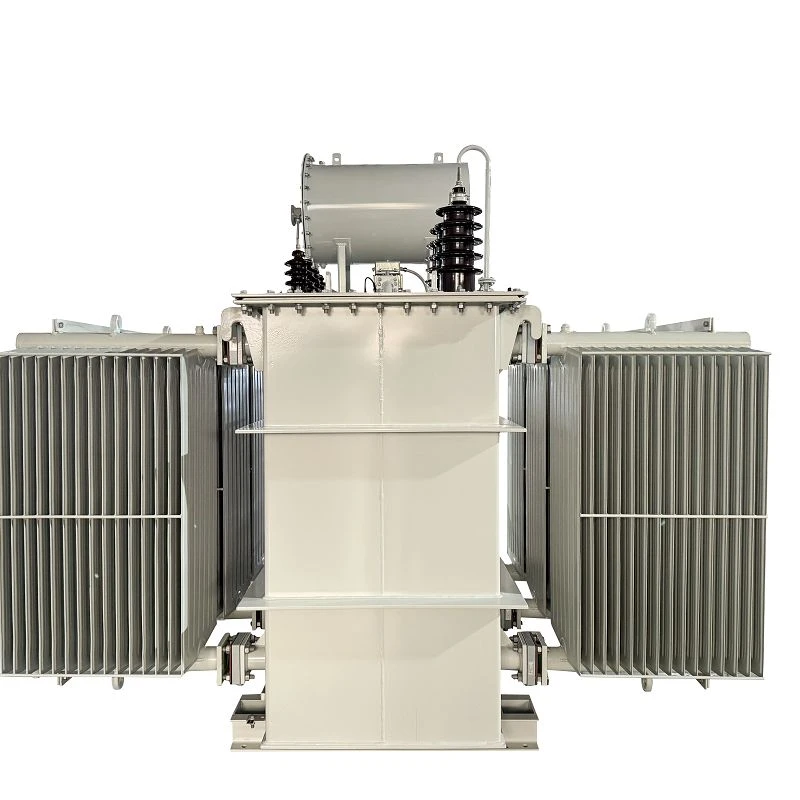

3500 KVA Industrial Power Transformers-33/11 KV|Papua Nugini 2025

01 Umum

1.1 Pedaran Proyék

Dina 2025, a3500 kVA trafo kakuatan industridikirimkeun ka Papua Nugini salaku bagian tina proyék listrik industri basisir, dirancang pikeun nyaimbangkeun suplai di zona industri -komersil sareng cahaya anu ngembang. instalasi outdoor; hawa ayun ti -25 darajat nepi ka 40 darajat , luhurna nepi ka 1000 méter-kaayaan kritis pikeun operasi dipercaya tina trafo daya kelas industri.

Wewengkon ieu ngawengku bengkel, pabrik pamrosésan, pusat logistik, sareng industri -skala leutik-sadayana ngandelkeun suplai tegangan sedeng-ajeg. Tanpa trafo daya industri -kualitas luhur, operasi bakal titajong; kalawan eta, reliabiliti sarta kalenturan anu ensured.

Peran Sistim jeung Konfigurasi

Listrik asup tina grid 33 kV, turun ka 11 kV ngaliwatan unit trafo daya industri 3,5 MVA ieu, teras nyoco kana jaringan distribusi 11 kV. Hilir, 750 kVA trafo nyokot alih, tungtungna muterna tegangan ka 0,415 kV pikeun pamaké tungtung. Dua tingkat tegangan, dua tiers trafo, hiji sistem trafo industri ngagabung. Unit utama nyerep fluctuations jeung stabilizes jaringan; unit leutik nganteurkeun deukeut beban. Praktis, scalable, bisa diprediksi.

Grup vektor Dyn11 nyadiakeun stabil tilu-fase opat-kaluaran kawat, ngatur harmonik, sarta cocog pisan pikeun campuran industri jeung komérsial beban. Gulungan tambaga ningkatkeun konduktivitas, kinerja termal, sareng kakuatan mékanis. Panas diatur langkung saé, résistansi langkung handap, umur jasa langkung lami.

5% impedansi ngawatesan arus sirkuit -pendek, ngajagi alat hilir, sareng ngadukung operasi paralel. Saimbang, teu kaleuleuwihi-direkayasa, teu di handap-ditangtukeun.

Tata letak tank top ngawengku 3 bushing HV, 3 bushing LV tambah nétral, konservator minyak, breather, relay Buchholz, klep relief tekanan, OTI, indikator tingkat oli, jeung plat tipe -radiators. Sagalana diposisikan logis pikeun aksés pangropéa on trafo kakuatan industri ieu.

1.2 Spésifikasi Téknis

3.5MVA spésifikasi trafo kakuatan sarta lambar data

1.3 Gambar

3.5MVA trafo kakuatan gambar na nameplate

02 Performance jeung Efisiensi Analisis

2.1 Efisiensi jeung Performance beban

Sanajan ukuranana, Unit trafo kakuatan industri ieu kacida efisien:

ngamuat	Efisiensi	Regulasi tegangan
Beban pinuh	98.97%	1.12%
Satengah Beban	99.33%	0.51%
Efisiensi maksimum	99.39%	0.32%

Efisiensi maksimum lumangsung dina faktor beban 0,326. Detil metot-khas pikeun trafo utama industri. Éta henteu dirancang pikeun ngajalankeun beban pinuh 24/7. Gantina, dioptimalkeun pikeun nyata, pola operasional fluctuating. Ngirit énergi. Ngurangan panas. Tetep angger ketat.

Karugian? Dikadalikeun, saperti nu diharapkeun: euweuh-beban 3,5 kW, beban 33 kW, total 36,5 kW. IEC-patuh. Sanes unit fancy "ultra-low loss"-tapi praktis, ekonomis, efisien keur infrastruktur nyata. Desain saimbang; énergi-sadar, tapi tetep hargana{11}}éféktif.

2.2 Optimasi sarta kasaimbangan énergi

Karugian anu direncanakeun dikontrol sapertos kieu:

• Taya-beban leungitna: 3,5 kW
• leungitna beban (75 gelar): 33 kW
• Total leungitna: 36,5 kW
• Total kasabaran leungitna: < +10%
Pikeun trafo daya industri 3500 kVA, ieu ngagambarkeun desain saimbang-IEC. Leungitna euweuh-beban tetep sedeng pikeun trafo saukuran ieu, mantuan ngurangan runtah énergi salila -periode paménta handap. Karugian beban saluyu sareng kinerja pungkal tambaga sareng desain termal, mastikeun stabilitas operasional dina beban anu tetep.

Sanes ultra-spésialisasi low{1}}unit premium leungitna-tapi praktis, well{3}}solusi direkayasa dioptimalkeun pikeun proyék-proyék infrastruktur dimana reliabiliti lifecycle jeung kontrol biaya anu sarua penting.

2.3 Performance termal jeung naékna Suhu

Stabilitas termal penting pikeun -transformator gardu listrik tegangan sedeng. Unit ieu ngajaga tingkat naékna suhu anu dikontrol:

• Naékna suhu minyak luhur: 60 K
• Rata-rata naékna hawa pungkal: 65 K
• Naékna suhu titik -panas: 78 K
Digabungkeun jeung cooling ONAN jeung radiator tipe -plat, sistem mastikeun dissipation panas nyukupan dina operasi terus-terusan. Paripolah termal anu stabil langsung ngadukung umur panjang insulasi sareng umur trafo sadayana.

2.4 Tingkat insulasi jeung réliabilitas listrik

Sistem insulasi dirancang pikeun operasi jaringan 33kV:

Nilai-nilai ieu mastikeun patuh kana standar IEC pikeun aplikasi industri tegangan sedeng-. Desain insulasi ngarojong operasi dipercaya dina lingkungan grid outdoor baku sarta nyadiakeun margin cukup pikeun kilat jeung switching overvoltages.

Kalawan komponén panyalindungan terpadu-kaasup relay Buchholz jeung klep relief tekanan-trafo ngajaga kaamanan operasional luhur dina kaayaan abnormal.









03 Bungkusan sareng transportasi

dimensi angkutan 2300 * 1200 * 2200 mm
Beurat angkutan 6 t (Metode angkutan nganggo minyak)

04 Loka jeung Ringkesan

Unit trafo daya industri 3500 kVA mangrupikeun tulang tonggong gardu, ngadukung trafo 750 kVA hilir. Éfisién, stabil sacara termal, IEC-terisolasi, sareng fléksibel pikeun pola beban anu béda-béda, sistem trafo industri ieu ngajamin suplai tegangan sedeng-anu. Praktis, diwangun pikeun-kaayaan dunya nyata, ngarojong tumuwuhna industri di Papua Nugini.
