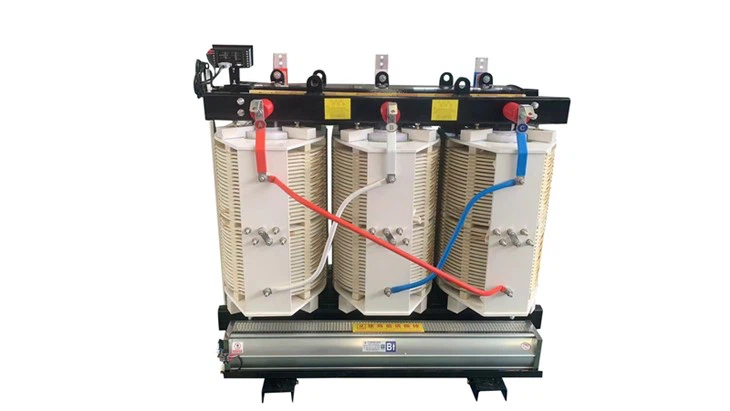

630 kVA garing Tipe Lengkah Turun trafo-11 / 0,55 kV|Afrika Kidul 2024

01 Umum

1.1 Latar Proyék

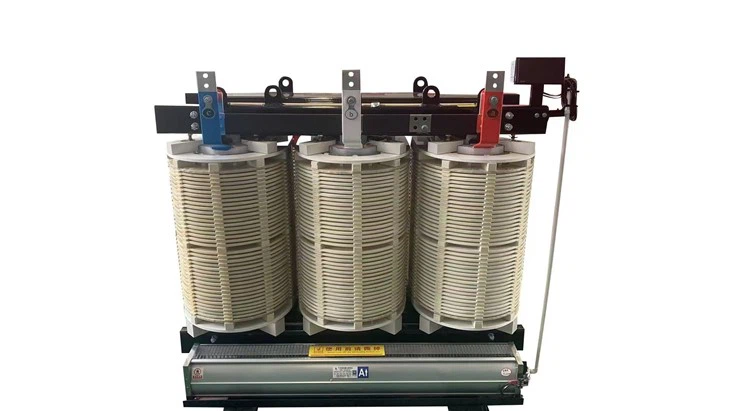

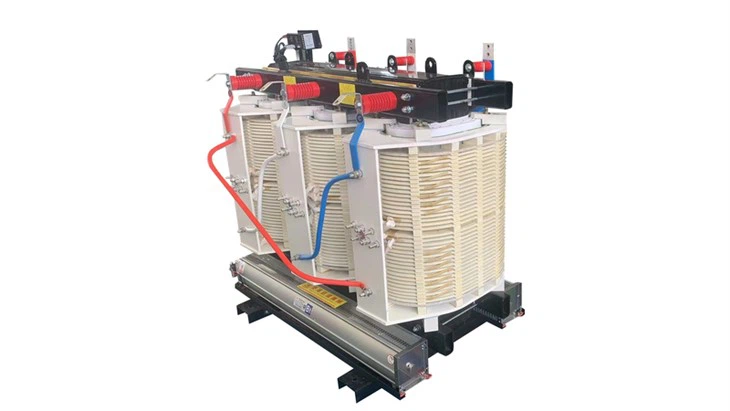

The 630 kVA lawang winding tipe garing trafo ieu dikirimkeun ka Afrika Kidul di 2024. The dipeunteun kakuatan tina bukaan winding tipe garing trafo nyaeta 630 kVA kalawan AN / AF cooling, tegangan primér nyaéta 11 kV kalawan ± 2 * 2.5% rentang ngetok (NLTC), tegangan sekundér 0.55kV, aranjeunna ngawangun grup vektor Dyn1.

Struktur tuang résin anu teu kaeusi serat gelas tiasa ngahontal frékuénsi kakuatan sareng tingkat dampak anu sami sareng trafo -minyak. Trafo tipe matak ieu geus bisa tahan tegangan test (tegangan tinggi mun tegangan tinggi, tegangan tinggi mun tegangan low kana taneuh) jeung tegangan operasi di lingkungan atmosfir. Aya ngan ukur bédana tekanan leutik antara péngkolan, lapisan sareng bagéan pungkal, anu ditanggung ku résin sorangan sareng ngahontal tingkat anu aman. Tegangan antara lapisan foil -luka tatu ngan ukur tegangan leutik pisan per péngkolan, tungtung pungkal teu boga Sudut spiral, aréa leakage magnét leutik, sarta résistansi circuit axial pondok - kuat.

1.2 Spésifikasi Téknis

630 kVA spésifikasi trafo tipe garing sarta lambar data

1.3 Gambar

630 kVA muka pungkal tipe garing trafo diagram gambar jeung ukuran.

02 Pabrikan

2.1 Inti

Peran inti trafo garing nyaéta ngabentuk sirkuit magnét. Dina raraga ngurangan leungitna ayeuna eddy, inti dijieunna tina lambaran baja silikon ipis staggered. Beungeut lambaran baja silikon dilapis ku cet insulasi sareng dioksidasi pikeun ngabentuk lapisan insulasi. Inti utamana diwangun ku awak inti beusi, fasteners jeung bagian insulating.

Fasteners jeung bagian insulating diwangun ku clamp, screw, kaca mengikat tape, baja mengikat tape, Pad jeung clamp insulasi, insulasi pipe jeung insulasi Pad, taneuh lug jeung suku.

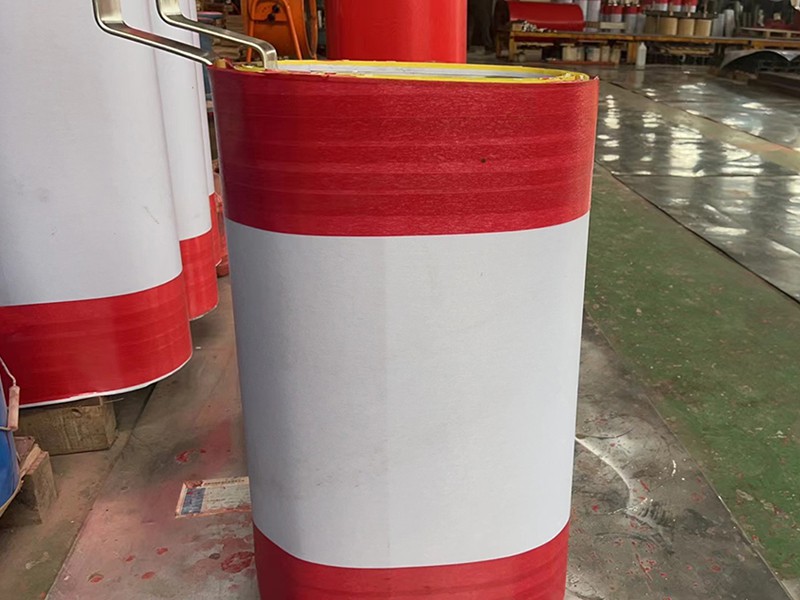

2.2 Ngagulung

Casting vakum bisa ménta struktur insulasi seragam, ngaleungitkeun gelembung na voidings, sarta ulah aya ngurangan parsial jero pungkal: foil pungkal antara lapisan tegangan low, moal ngabalukarkeun ngurangan parsial. Numutkeun IEC60076, tés ngaleupaskeun parsial kedah dilakukeun dina trafo anu dirakit pinuh. Pikeun mastikeun yén desain sareng produksi ngagaduhan tingkat kualitas anu luhur, tés ngaleupaskeun parsial dilaksanakeun dina unggal pungkal tegangan tinggi sateuacan dipasang. Ku cara kieu, anjeun tiasa pariksa naha insulasi dina pungkal tegangan luhur minuhan sarat kualitas. Tegangan terminasi parsial nyaéta sahenteuna 1,2 kali tegangan dipeunteun, sarta dina kalolobaan kasus, malah nepi ka 2 kali tegangan dipeunteun. Ngaliwatan tés ieu, éta kabuktian yén teu aya masalah dina pungkal ngurangan lokal.

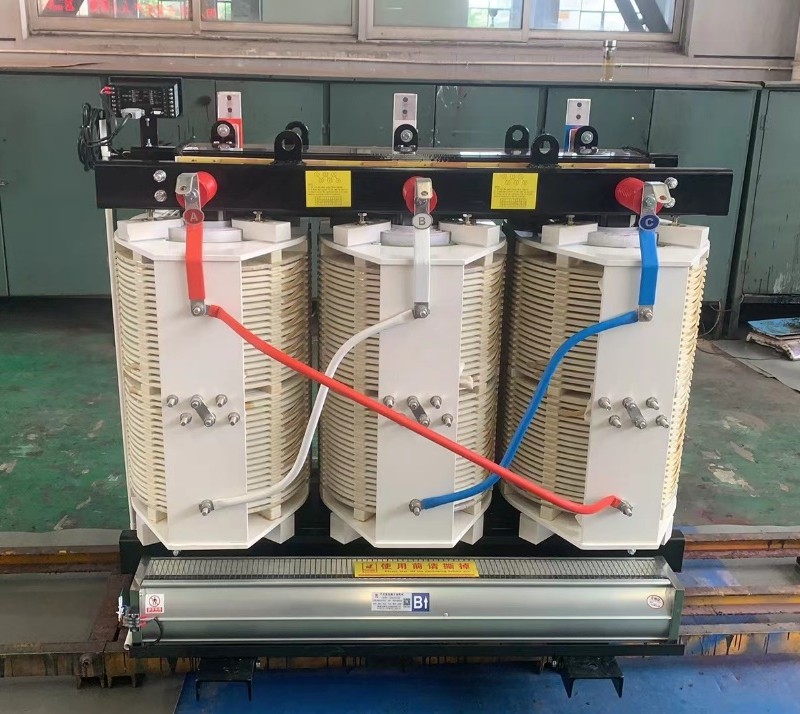

2.3 Sistim kontrol suhu

1. Diwangun-dina PT100 panyilidikan dina 3-fase windings pikeun ngadeteksi real-time suhu windings jeung siklus suhu tampilan dina layar digital.

2. Circuit alarm kabuka sarta lepat timer pariksa tampilan alarem sarta output

3. 3-tindakan panggung:

a. Nalika hawa ngahontal nilai set, kipas cooling otomatis dimimitian dina tahap 1st

b. Alarm suhu luhur dina tahap 2nd

c. Perjalanan suhu luhur dina tahap ka-3

4. Fan manual / switch kontrol otomatis

5. Fans timing mimiti / eureun

6. catetan data sajarah jeung kaluaran

7. tegangan suplai kakuatan 110V

2.4 Majelis ahir

Prosés assembly

1. assembly Equipment: Kahiji sakabeh, assembly pakakas, kaasup assembly of inti, isolator, pungkal, jsb.

2. Nangtukeun lokasi alat: Nangtukeun lokasi alat nurutkeun sarat sabenerna pikeun mastikeun yén alat bisa dirakit mulus.

3. Nyiapkeun bagian nyambungkeun: Dina raraga pikeun mastikeun operasi normal tina sakabéh parabot, perlu nyiapkeun rupa-rupa bagian nyambungkeun sateuacanna, kaasup gaskets, bolts, washers, spring gaskets, jsb.

4. Nyusun isolator: Kahiji, ngumpul isolator, kaasup rakitan pigura isolator, cangkang isolator, piring isolator, separator, jsb.

5. Nyusun pungkal: Pasang pungkal kana isolator, sareng merhatikeun kualitas bahan insulasi, kitu ogé kadali akurat panjang pungkal, cross -aréa bagian sareng parameter sanésna.

6. Pasang konektor: Sambungkeun alat numutkeun konektor anu disusun pikeun ngalereskeun sareng ngajagi alat.

7. perlakuan insulasi: Dina raraga pikeun mastikeun operasi aman pakakas, perlu pikeun ngalakonan perlakuan insulasi, kayaning palapis cet insulating jeung palapis bahan insulating.

8. Verifikasi alat: Verify alat pikeun nguji naha parameter alat minuhan sarat.

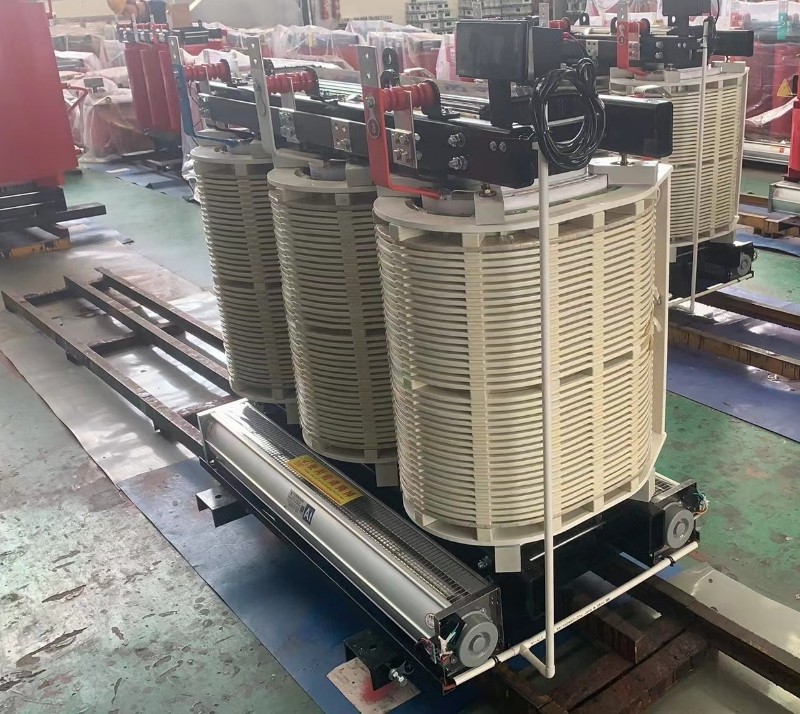

9. inspeksi pabrik: The inspeksi pabrik final pikeun mastikeun operasi normal pakakas.

03 Nguji

1. Ukuran résistansi insulasi: Pikeun unggal pungkal trafo garing, pangukuran résistansi insulasi diperyogikeun. Ieu tiasa pariksa naha bahan insulasi nyumponan sarat standar.

2. Volt-pangukuran karakteristik ampere: Volt-ukuran karakteristik ampere nyaéta tés pikeun mariksa sirkuit pondok sareng sirkuit kabuka sadaya gulungan tina trafo tipe sarébu. Dina waktos anu sami, éta ogé tiasa ngukur kapasitas anu dipeunteun, kaleungitan beban, henteu aya-leungitna beban sareng ciri pangaturan tegangan.

3. Tes kakuatan insulasi: Tes mariksa résistansi tegangan bahan insulasi, sareng ngukur kakuatan insulasi trafo ngaliwatan uji tekanan.

4. Pangukuran rasio variabel: Pangukuran rasio variabel nyaéta tés pikeun mariksa karakteristik transmisi sarébu jinis trafo. Ieu tiasa pariksa naha rasio trafo stabil dina kaayaan beban anu béda.

5. Tes sirkuit pondok: Tes sirkuit pondok mangrupikeun tés pikeun ngukur leungitna trafo garing sareng naékna suhu. Ieu ngabantuan mariksa naha trafo beroperasi leres dina kaayaan sirkuit pondok.

6. Uji stabilitas mékanis: Tés mariksa kamampuan trafo tipe garing -nahan tegangan mékanis. Jumlah kapindahan axial sareng defleksi disababkeun ku distorsi sareng torsi diukur ku cara nerapkeun gaya.

04 Bungkusan sareng Pangiriman

05 Loka jeung Ringkesan

Hatur nuhun kana minat anjeun kana VPI dry-jenis trafo! Produk kami kasohor ku kinerja anu luar biasa, kualitas anu tiasa dipercaya, sareng desain anu ramah lingkungan -, khusus pikeun nyayogikeun solusi listrik anu efisien sareng aman dina sagala rupa industri. Naha kanggo aplikasi industri, gedong komersil, atanapi syarat khusus, trafo tipe garing -VPI mangrupikeun pilihan anu dipercaya. Kami ngarepkeun gawé bareng anjeun pikeun ngajalankeun masa depan anu sustainable babarengan. Kanggo inpo nu leuwih lengkep atawa rojongan pribadi, mangga ngarasa Luncat ngahubungan tim profésional kami!
